ミニで雨の中ドライブ中。ワイパーが止まらない事態が発生しました。
症状
![](https://c-cardiy.fun/wp-content/uploads/2022/08/DSC_1154-1-1024x576.jpg)
①ワイパーをOFFにしても止まらない。
②間欠(INT)ワイパーが連続動作する。
連続・高速は通常に作動。
ワイパーが止まらないので、雨が止んでワイパーを止めたい時にはワイパーのヒューズを引っこ抜いて走行しました。
ちなみに、写真の黄色丸”B8”がワイパーのヒューズです。
ワイパーモーターの取り外し
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p1.jpg)
ワイパーモーターに付いてる、ワイパーパーキングスイッチというパーツの不具合で間欠動作などが不調を起こすようなので、ワイパーモーターを外してみます。
ワイパーモーターは画像の水色で囲った物です。
黄色で囲った金属バンドで車体に固定されています。
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p2.jpg)
金属バンドを取ります。
黄色で囲った場所に金属バンドの上側のネジが付いてます。
下側はそのまま取るのはほぼ不可能なので、上だけ外してバンドはひん曲げます。
赤矢印のナットを緩めます。
ワイパーケーブルのナットです。
そして、オレンジ矢印のネジ2個と、ワイパー下側にも同じネジが2個あるので外すとワイパーモーターのカバーが開きます。
1/4インチか6.5㎜ソケットです。
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p4.jpg)
ワイパーモーターのカバーが開いたら、中のギア部分とワイパーケーブルを繋ぐロッドにCクリップが付いているので、マイナスドライバーでこじって取ります。
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p5.jpg)
上記Cクリップを外すと、ワイパーケーブルとロッドを繋ぐ紫矢印の部分も外すことができます。
続いて、ピンクの部分。ワイパーケーブルとモーターアッセンブリとのかみ合わせ部を外します。
最後にモーター裏側に電気配線のコネクターが付いてるので、抜いてワイパーモーターを車体から取ることができます。
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p3-rotated.jpg)
外れました。
矢印4か所がカバーを開けるためのネジの位置です。
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p7-rotated.jpg)
裏面です。

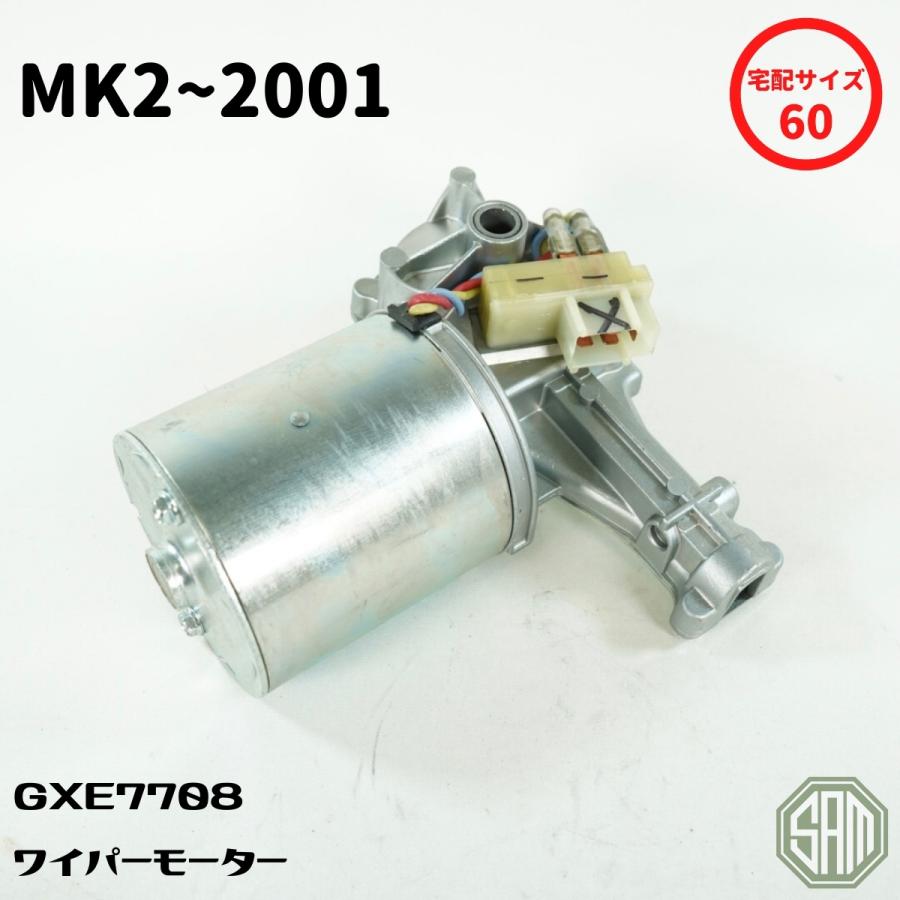

モーター側に残った電気コネクター。(写真左下のベージュ色の箱)
これがワイパーパーキングスイッチです。
この中を洗浄します。
赤、黄、青の端子を抜いた後、
マイナスドライバーでこじれば、スイッチを分解できます。 爪を割らないように注意しましょう。
不具合の原因
![](https://c-cardiy.fun/wp-content/uploads/2022/08/p8.jpg)
分解したスイッチ内部です。
黄色矢印の部分が、黒く変色しています。
ここが怪しいので、抜き取って
紙やすりでカリカリと変色部分を削り取りました。
組付けは分解の逆行程で付けていきます。
ワイパーが動く状態まで組上げて、動作確認したところ。
ON・OFFはもちろん。間欠動作も復活しました!
